Çekme Helezon İmalatı
Soğuk Çekme helezonlar ürünlerin taşınmasında kullanılmaktadır. Taşıma helezonu da denebilir.

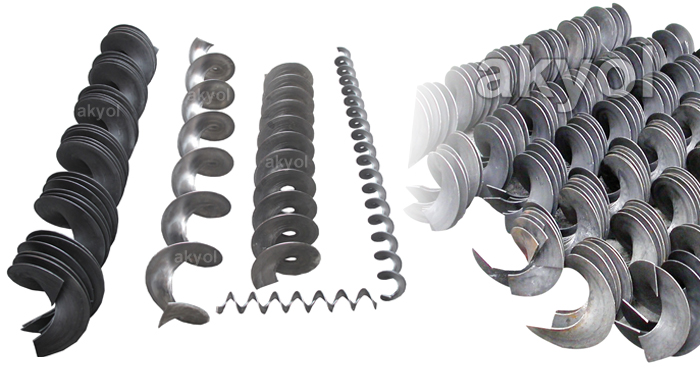

Çekme Helezon İmalatı
- Soğuk Çekme helezonlar ürünlerin taşınmasında kullanılmaktadır. Taşıma helezonu da denebilir.
- Çekme helezonlar milsiz olarak satılır. Sağ ve sol yönü vardır.
- Aşağıdaki tablolardan ürünün çap, hatve, içine geçen boru çapını, kalınlık ve 1 metre ağırlığını görebilirsiniz. Verilen ölçülere göre özel imalat yapılabilir, daha zorlu şartlar için daha kalın helezonlar özel olarak yapılmaktadır.
- Çekme helezonlar sağ ve sol olmak üzere 2 ayrı dönüş şekline göre imal edilmektedir. Parmağınızı ilk başlangıç yerine koyarak helezonu takip ettiğinizde eliniz sürekli sağa dönüyorsa sağ helezon sürekli sola dönüyorsa sol helezondur.
- Genelde hatve ile çap aynı olmasına rağmen isteğe göre çapı ve hatvesi farklı helezon imalatlarımızda mevcuttur. Helezonlar çok özel bir ölçü değilse genelde iç içe geçebilmektedir bu da özellikle nakliye sırasında avantaj sağlar. Standart ve kimi özel ölçüler özellikle kalın helezonlar ve krom helezonlar sürekli stoklarımızda bulunmaktadır.

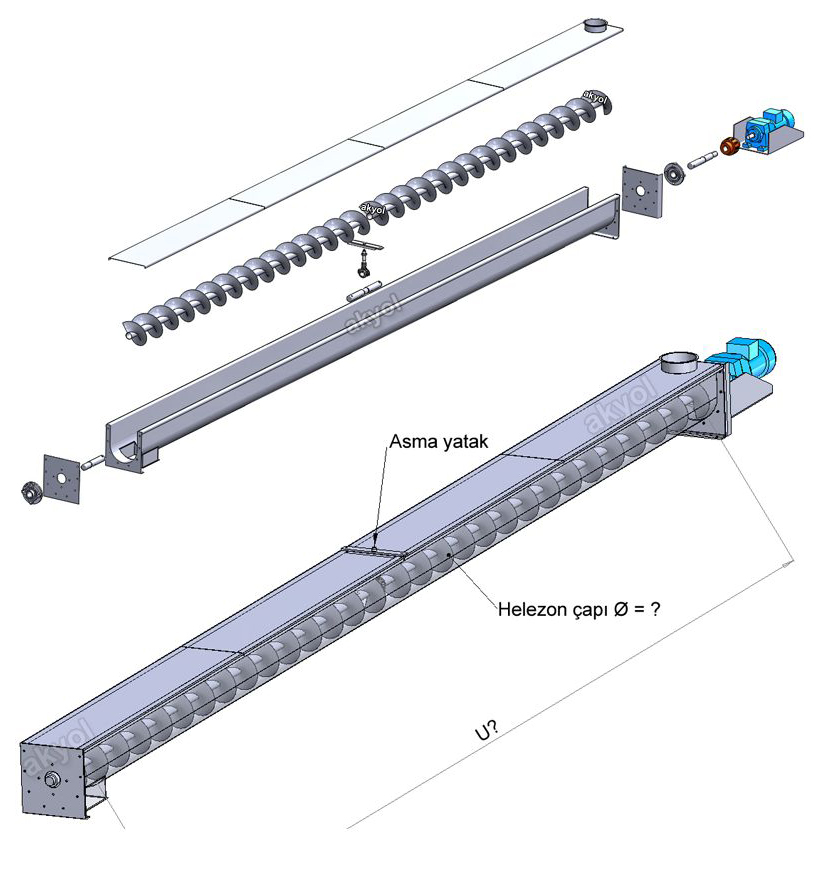

Helezon Taşıma Sistemi
Sipariş verirken müşterilerimizden istediğimiz bilgiler:
Çap bilgisi a) ..........
Hatvesi b) ..............
Orta milinizin kaçlık olduğu c) ........
Sağ yön mü? Sol yön mü? d) ...........
Kalınlık? e)..........

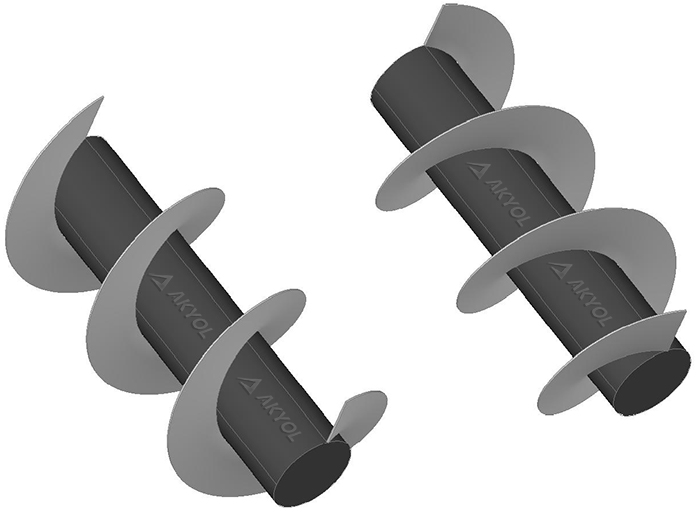

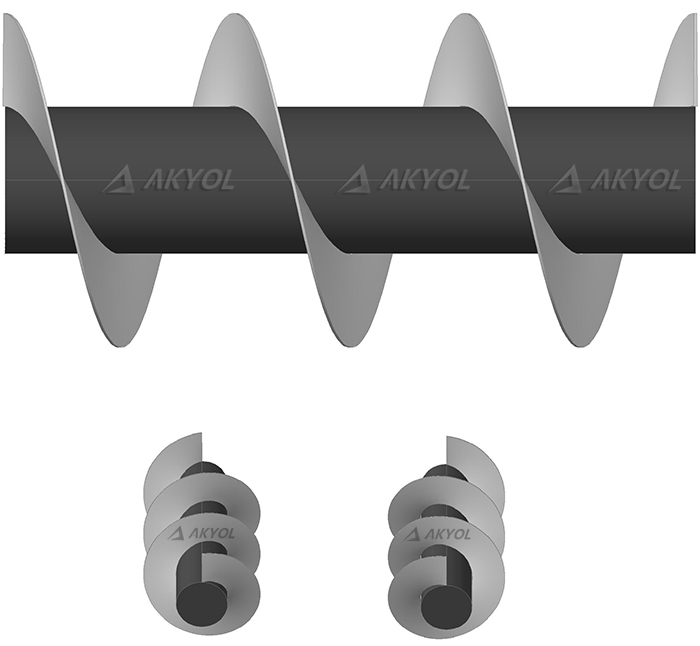

SAĞ YÖN HELEZON SOL YÖN HELEZON
Bu ayrım, helezon konveyörlerdeki en temel ve en önemli ayrımlardan biridir. Sağ Yön Helezon ve Sol Yön Helezon, helezon milinin üzerindeki spiral yaprakların (kanatların) sarım yönünü belirtir. Bu yön, malzemenin hangi tarafa taşınacağını belirler.
En basit haliyle şu benzetmeyi yapabiliriz:
Sağ Yön Helezon: Standart bir vidadır. Vidayı sağa (saat yönünde) çevirdiğinizde ileri (içeri) doğru hareket eder.
Sol Yön Helezon: "Ters diş" bir vidadır. Vidayı sola (saat yönünün tersine) çevirdiğinizde ileri (içeri) doğru hareket eder.
SOĞUK ÇEKME HELEZON TABLOSU
| ÇAPI Ø (MM) | HATVE (MM) | İÇ ÇAPI (MM) | KALINLIĞI (MM) | AĞIRLIĞI (KG) |
| (1 METRE İÇİN) | ||||
| 40 | 40 | 14 1/4" | 4,00 | 0,87 KG |
| 50 | 50 | 22 1/2" | 4,00 | 1 KG |
| 65 | 65 | 27 3/4" | 4,00 | 1,33 KG |
| 80 | 80 | 27 3/4" | 4,00 | 1,75 KG |
| 100 | 100 | 27 3/4" | 4,00 | 2,29 KG |
| 100 | 100 | 34 1" | 4,00 | 2,18 KG |
| 125 | 125 | 34 1" | 4,00 | 2,85 KG |
| 125 | 125 | 42 1 1/4" | 4,00 | 2,73 KG |
| 150 | 150 | 34 1" | 4,00 | 3,51 KG |
| 150 | 150 | 42 1 1/4" | 4,00 | 3,41 KG |
| 165 | 165 | 42 1 1/4" | 4,00 | 3,80 KG |
| 180 | 180 | 42 1 1/4" | 4,00 | 4,20 KG |
| 180 | 180 | 49 1 1/2" | 4,00 | 4,11 KG |
| 180 | 180 | 60 2" | 4,00 | 3,94 KG |
| 200 | 200 | 49 1 1/2" | 4,00 | 4,63 KG |
| 200 | 200 | 60 2" | 4,00 | 4,49 KG |
| 220 | 220 | 49 1 1/2" | 4,00 | 5,15 KG |
| 220 | 220 | 60 2" | 4,00 | 5,02 KG |
| 230 | 230 | 60 2" | 4,00 | 5,28 KG |
| 250 | 250 | 60 2" | 4,00 | 5,81 KG |
| 250 | 250 | 76 2 1/2" | 4,00 | 5,59 KG |
| 300 | 300 | 76 2 1/2" | 4,00 | 6,92 KG |
| 300 | 300 | 89 3" | 4,00 | 6,74 KG |
Yukarıdaki tabloda yer alan ölçüler stoklarımızda bulunmaktadır. Tablodaki ağırlık değerleri 1 metreye göre belirlenmiş olup ortalama bir ağırlıktır.
ÖZEL ÜRETİM SOĞUK ÇEKME HELEZON TABLOSU
| ÇAPI Ø (MM) | HATVE (MM) | İÇ ÇAPI (MM) | KALINLIĞI (MM) | AĞIRLIĞI (KG) |
| 330 | 330 | 76 2 1/2" | 4,00 | 7,70 KG |
| 330 | 330 | 89 3" | 4,00 | 7,54 KG |
| 350 | 350 | 76 2 1/2" | 4,00 | 8,22 KG |
| 350 | 350 | 89 3" | 4,00 | 8,07 KG |
| 380 | 380 | 89 3" | 4,00 | 8,85 KG |
| 400 | 400 | 89 3" | 4,00 | 9,37 KG |
| 400 | 400 | 114 3" | 4,00 | 9,06 KG |
| 450 | 450 | 114 3" | 4,00 | 10 KG |
Yukarıdaki tabloda yer alan ölçüler özel imalattır. İstenilen kalınlıklarda özel helezon imalatımız bulunmaktadır. Tablodaki ağırlık değerleri 1 metreye göre belirlenmiş olup ortalama bir ağırlıktır.

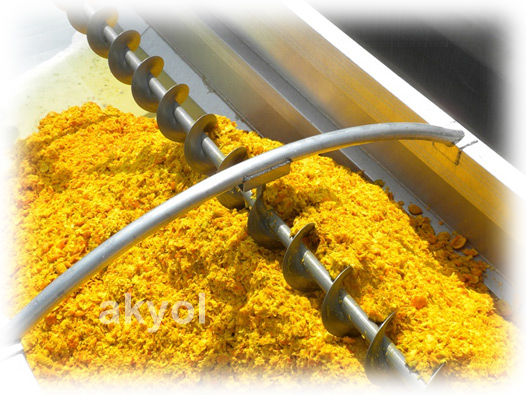

TEKNE TİPİ HELEZON
"Tekne tipi helezon," genellikle "U Tipi Helezon Konveyör" olarak da bilinen, endüstriyel bir taşıma ekipmanıdır. Temel olarak, U şeklinde bir tekne (oluk) içerisine yerleştirilmiş, dönen bir spiral yapraktan (helezon mili veya burgu) oluşur.
Bu sistem, Arşimet vidası prensibine dayanarak çalışır. Motor ve redüktör yardımıyla döndürülen helezon mili, teknenin bir ucundan giren dökme haldeki malzemeyi (toz, granül vb.) vidanın dönüş yönü boyunca iterek diğer ucundaki çıkış ağzına taşır. "Tekne tipi" adını almasının nedeni, helezon milinin kapalı bir boru yerine, üstü açık veya bir kapakla kapatılabilen U-şekilli bir oluk (tekne) içinde çalışmasıdır. Bu yapı, temizlik ve bakımı kolaylaştırır.
KONVEYÖR HELEZON
ASMA YATAK PLASTİK BURÇLU
40 mm
50 mm
60 mm
SABİT ASMA YATAK
40 mm
50 mm
60mm
ASMA YATAK
40 mm
50 mm
60 mm
PLASTİK BURÇ (Döküm)
35 mm
40 mm
50 mm
60 mm
70 mm
